【流量控制系列6】Sentinal 详细介绍-SlotChain源码解析

核心实现

责任链模式

责任链模式介绍-扩展链接

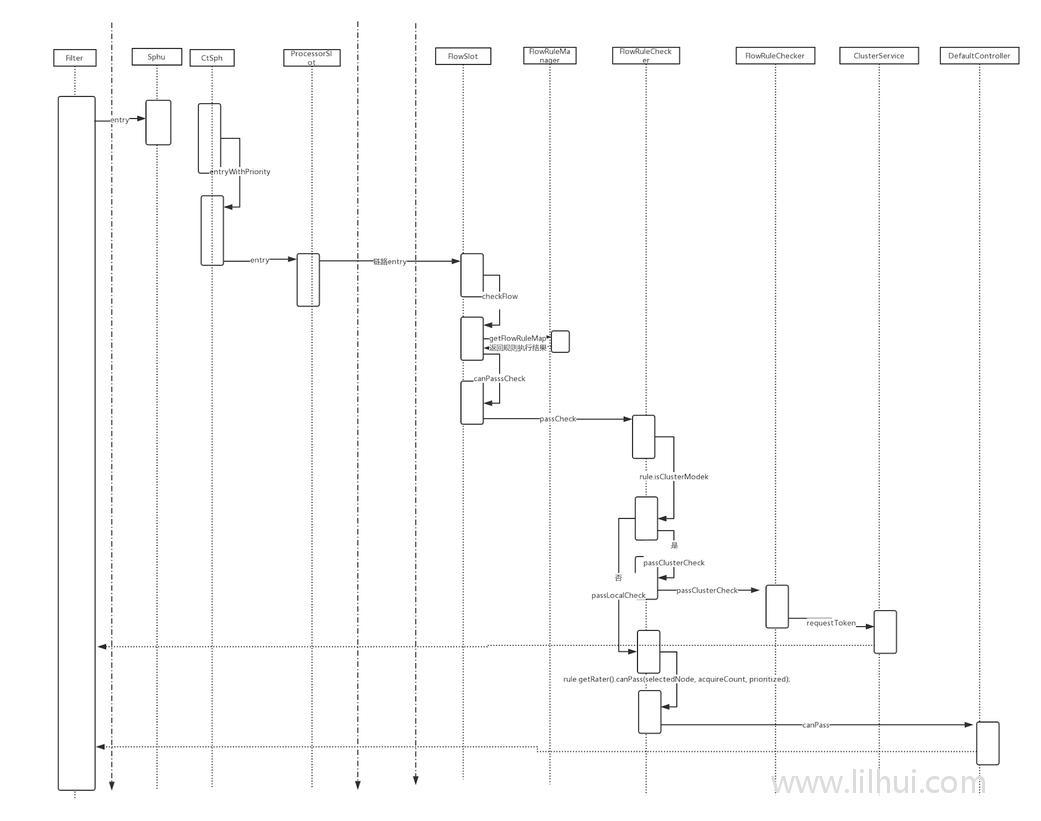

时序图

• 限流功能-基于FlowSlot

SoltChain源码解析

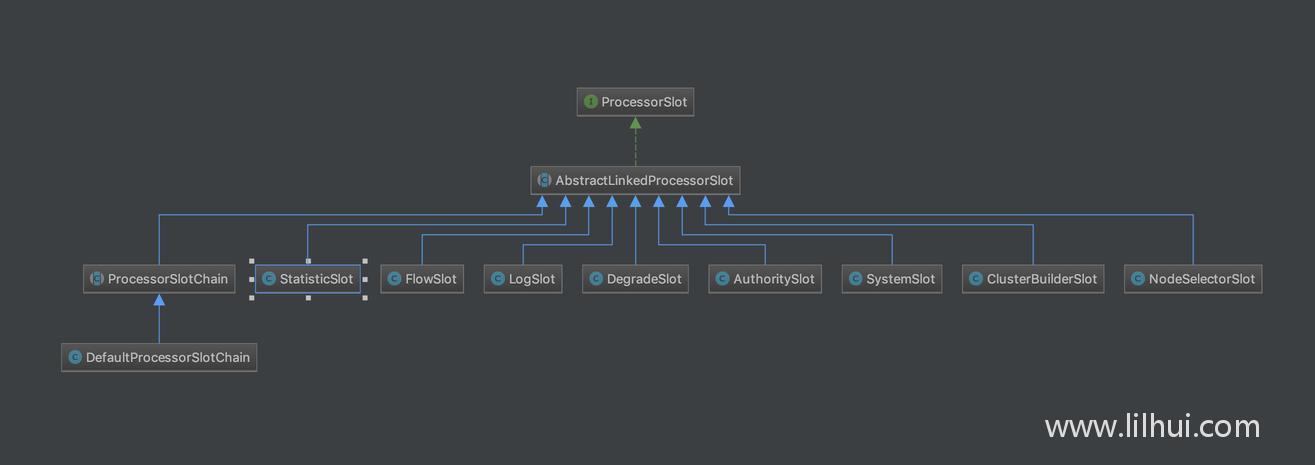

• 类图

• SoltChain内部

public interface ProcessorSlot<T> {

    void entry(Context context, ResourceWrapper resourceWrapper, T param, int count, boolean prioritized,
               Object... args) throws Throwable;
    void fireEntry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized,
                   Object... args) throws Throwable;
    void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args);

    void fireExit(Context context, ResourceWrapper resourceWrapper, int count, Object... args);
}

public abstract class AbstractLinkedProcessorSlot<T> implements ProcessorSlot<T> {

    private AbstractLinkedProcessorSlot<?> next = null;

    @Override
    public void fireEntry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized, Object... args)
        throws Throwable {
        if (next != null) {
            next.transformEntry(context, resourceWrapper, obj, count, prioritized, args);
        }
    }
    @SuppressWarnings("unchecked")
    void transformEntry(Context context, ResourceWrapper resourceWrapper, Object o, int count, boolean prioritized, Object... args)
        throws Throwable {
        T t = (T)o;
        entry(context, resourceWrapper, t, count, prioritized, args);
    }
    @Override
    public void fireExit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {
        if (next != null) {
            next.exit(context, resourceWrapper, count, args);
        }
    }
    public AbstractLinkedProcessorSlot<?> getNext() {
        return next;
    }
    public void setNext(AbstractLinkedProcessorSlot<?> next) {
        this.next = next;
    }
}

AbstractLinkedProcessorSlot为一个Slot节点，通过setNext指定下一个Slot节点,通过 fireEntry()方法，调用下一个节点的transformEntry()最终调用到下一个Slot节点的entry方法,本身的结构类似于

clsss Slot {
  Slot next;
}

• ProcessorSlotChain和DefaultProcessorSlotChain

public abstract class ProcessorSlotChain extends AbstractLinkedProcessorSlot<Object> {
    //添加头节点
    public abstract void addFirst(AbstractLinkedProcessorSlot<?> protocolProcessor);
    //添加下一个节点
    public abstract void addLast(AbstractLinkedProcessorSlot<?> protocolProcessor);
}

public class DefaultProcessorSlotChain extends ProcessorSlotChain {

    AbstractLinkedProcessorSlot<?> first = new AbstractLinkedProcessorSlot<Object>() {

        @Override
        public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
            throws Throwable {
            super.fireEntry(context, resourceWrapper, t, count, prioritized, args);
        }

        @Override
        public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {
            super.fireExit(context, resourceWrapper, count, args);
        }

    };
    AbstractLinkedProcessorSlot<?> end = first;

    @Override
    public void addFirst(AbstractLinkedProcessorSlot<?> protocolProcessor) {
        protocolProcessor.setNext(first.getNext());
        first.setNext(protocolProcessor);
        if (end == first) {
            end = protocolProcessor;
        }
    }

    @Override
    public void addLast(AbstractLinkedProcessorSlot<?> protocolProcessor) {
        end.setNext(protocolProcessor);
        end = protocolProcessor;
    }


    @Override
    public void setNext(AbstractLinkedProcessorSlot<?> next) {
        addLast(next);
    }

    @Override
    public AbstractLinkedProcessorSlot<?> getNext() {
        return first.getNext();
    }

    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
        throws Throwable {
        first.transformEntry(context, resourceWrapper, t, count, prioritized, args);
    }

    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {
        first.exit(context, resourceWrapper, count, args);
    }
}

DefaultProcessorSlotChain实质是指定头节点FirstSlot和endSnot的链表。就如下面结构 :

public Class Chain{
  Slot first;
  Slot end;
}

com.alibaba.csp.sentinel.slots.DefaultSlotChainBuilde

public ProcessorSlotChain build() {
    ProcessorSlotChain chain = new DefaultProcessorSlotChain();
    chain.addLast(new NodeSelectorSlot());
    chain.addLast(new ClusterBuilderSlot());
    chain.addLast(new LogSlot());
    chain.addLast(new StatisticSlot());
    chain.addLast(new SystemSlot());
    chain.addLast(new AuthoritySlot());
    chain.addLast(new FlowSlot());
    chain.addLast(new DegradeSlot());
    return chain;
}

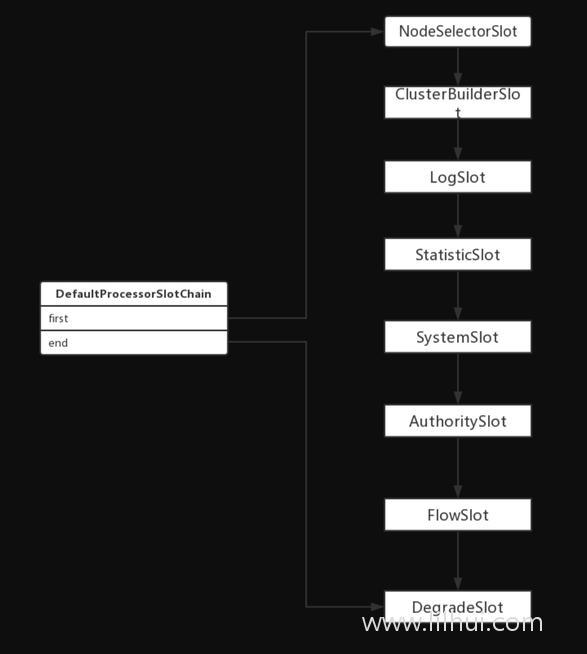

结构图

各个slot职责

• NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；

• ClusterBuilderSlot则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；

• StatistcSlot 则用于记录，统计不同纬度的 runtime 信息；

• SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；

• AuthorizationSlot 则根据黑白名单，来做黑白名单控制；

• FlowSlot则用于根据预设的限流规则，以及前面 slot 统计的状态，来进行限流；

• DegradeSlot则通过统计信息，以及预设的规则，来做熔断降级；

可以看到，我需要的熔断，限流，白名单控制都可以通过配置AuthorizationSlot，FlowSlot，DegradeSlot实现。

扩展

基于SPI与责任链模式的实现扩展。

1. 新增自己的Slot。继承AbstractLinkedProcessorSlot。实现自己的流控业务。
2. sentinel-core下的SPI配置：
   com.alibaba.csp.sentinel.soltchain.SoltChainBuilder初始化追加扩展的Solt
